一．系統介紹

1.1系統特點

施工升降機安全監控系統是徐州華控采用最前沿的軟件開發、網絡通訊、信息管理等技術自主研發的一款智能化安全系統。該新型系統能夠全方位實時監測施工升降機的運行工況，且在有危險源時及時發出警報和輸出控制信號，并可全程記錄升降機的的運行數據，同時將工況數據傳輸?shù)竭h(yuǎn)程監控中心。包含有載重監測、速度監測（防墜）、傾斜度監測、高度限位監測、防沖頂監測、門鎖狀態監測，駕駛員身份識別等功能，是現代建筑起重機械領域最新型、最全面、最可靠的安全防護設備。

1.2 性能參數

1.3系統組成

該系統主要由主機、高度傳感器、載重傳感器、傾角傳感器、身份識別模塊等組成。

二．設備安裝

2.1主機

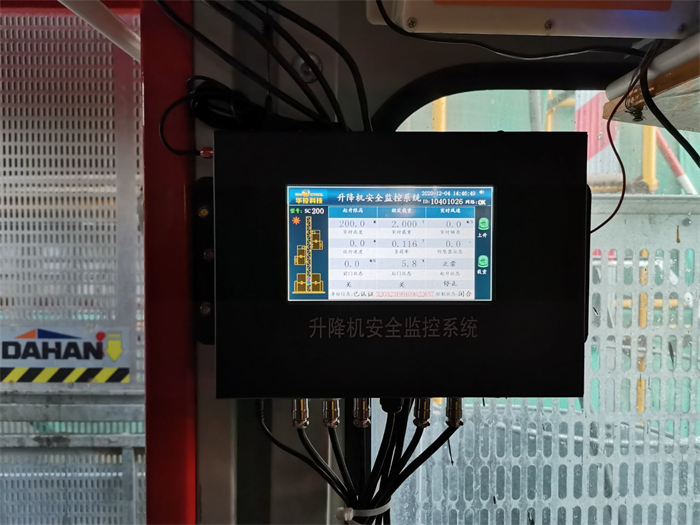

主機安裝在升降機駕駛室一側面板上，方便駕駛員觀看；如圖2-1所示：

圖2-1主機安裝

2.2高度傳感器

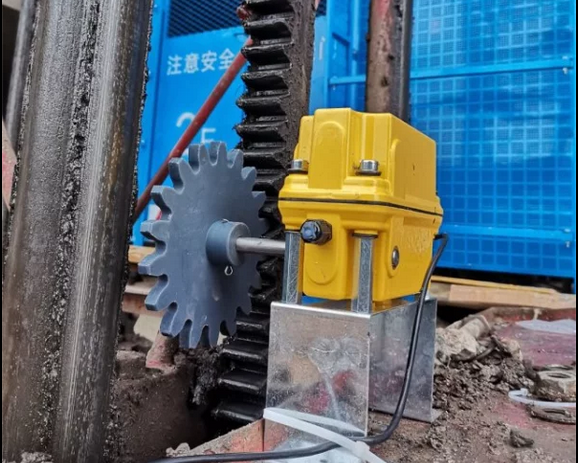

高度傳感器安裝在起升機構上方，用螺絲固定，同時保證高度傳感器上的齒輪和標準節齒輪相切如圖2-2所示：

圖2-2高度傳感器安裝示意圖

2.3 載重傳感器

   與升降機本身載重傳感器并聯一起，同時不能能影響升降機自身系統。如果與升降機載重不匹配，一般安裝的方法為，將升降機原有的軸銷式重量傳感器拆下，將我們的安裝至此。此傳感器由于安裝方式特殊，安裝時需特別注意。

圖2-3 載重傳感器安裝示意圖

2.4 傾角傳感器

   傾角底部配有專用高強磁鐵，可粘貼在施工升降機底部；安裝時需保證傳感器水平放置，如圖2-4所示：

圖2-4 傾角傳感器安裝示意圖

2.5 身份識別模塊

   身份識別模塊安裝在駕駛室內方便駕駛員識別的地方，如圖2-5所示：

圖2-5 身份識別安裝示意圖

2.6前后門狀態監測信號線安裝

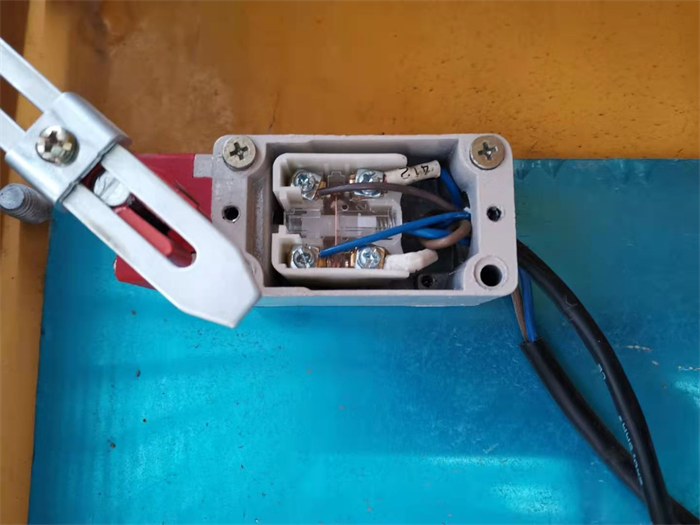

施工升降機運動門聯動開關內部有兩組觸點開關，只需將我們信號線連接在其中空余一組的觸點開關處即可。如下圖所示：

圖2-6 前后門狀態監測信號線安裝示意圖

三．系統設置

3.1 傳感器調節

傳感器調節：點擊“”輸入用戶級密碼（出廠設置88888888）進入“基本參數”界面，點擊【下一步】在對應標定界面查看各個傳感器采樣值變化，對采樣值不能達到標定要求的進行調節。

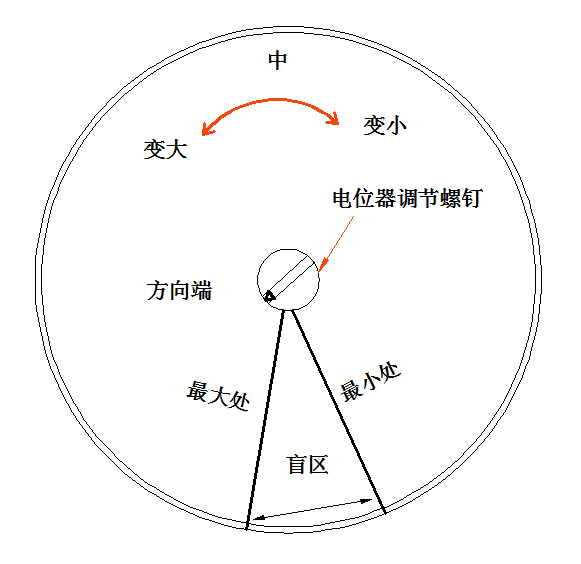

高度傳感器調節方法：升降機起升，如果高度傳感器采樣值增大，則需要在高度下限位處，旋轉調節螺絲，使調節螺絲上的標記點靠近最小處；如果高度傳感器采樣值減小，則需要調節螺絲上的標記點靠近最大處，如圖3-1所示步驟操作即可：

圖3-1高度傳感器調節示意圖

載重傳感器、傾角傳感器及風速傳感器無需調節，連接信號線時，要注意信號線正負，紅色-電源正、黑色-電源負、綠色-信號正、白色-信號負；

3.2 參數設置

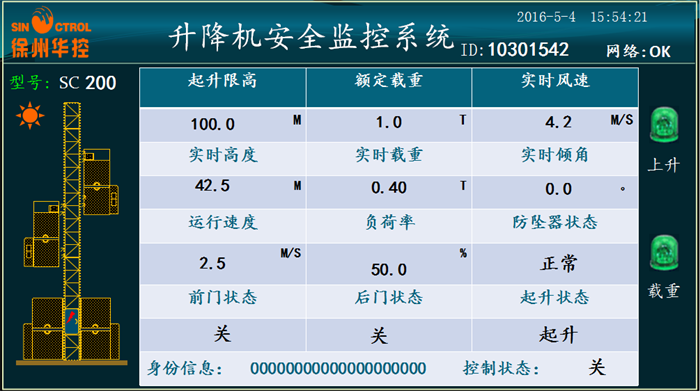

系統主界面如圖3-2所示：

圖3-2系統主界面

點擊“”輸入管理員密碼 (出廠設置：518518) 進入“基本參數”頁面；

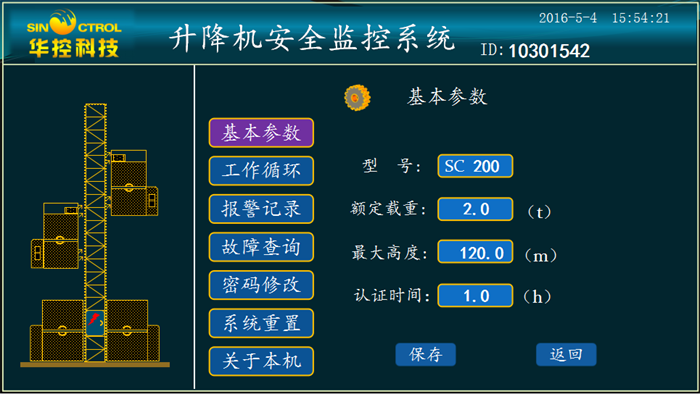

如圖3-3所示：將升降機實際參數輸下表，點擊【保存】保存，點擊【返回】回到主界面。

圖3-3基本參數設置界面

四．系統標定

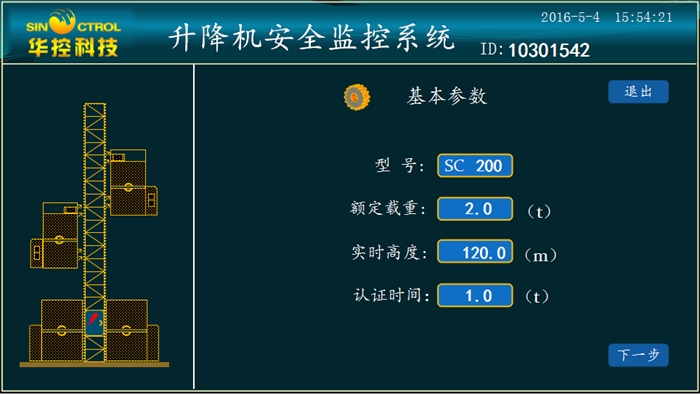

系統設置完成后，點擊“”輸入用戶級密碼(出廠設置為88888888)進入“基本參數”界面，如圖4-1，查看基本參數是否與升降機的實際安裝狀態一致，如果不一致，請按照實際狀態進行調整。

圖4-1 基本參數設定界面

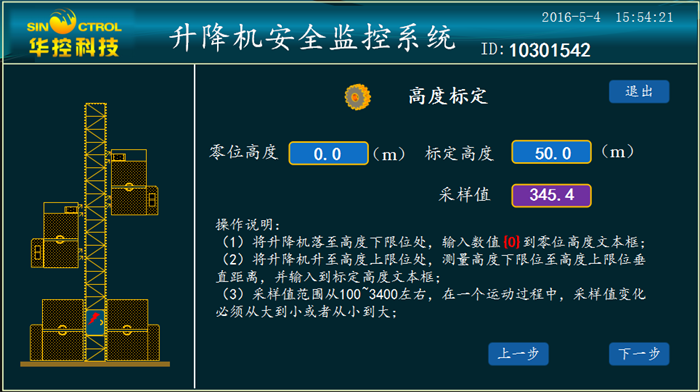

 點擊【下一步】進入高度標定，如圖4-2所示：詳見操作說明。

圖4-2 高度標定界面

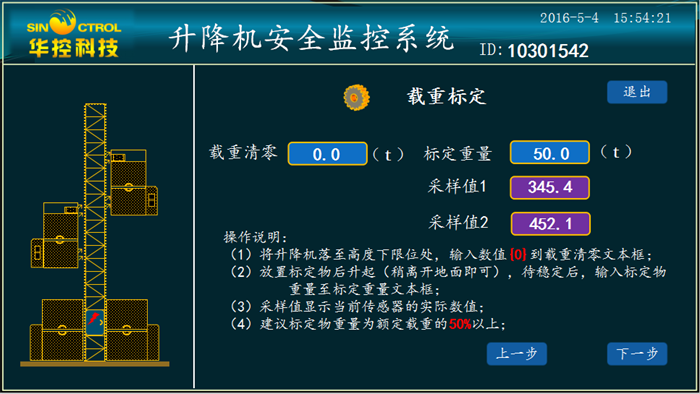

點擊【下一步】進入載重標定，如圖4-3所示：詳見操作說明。

圖4-3 載重標定界面

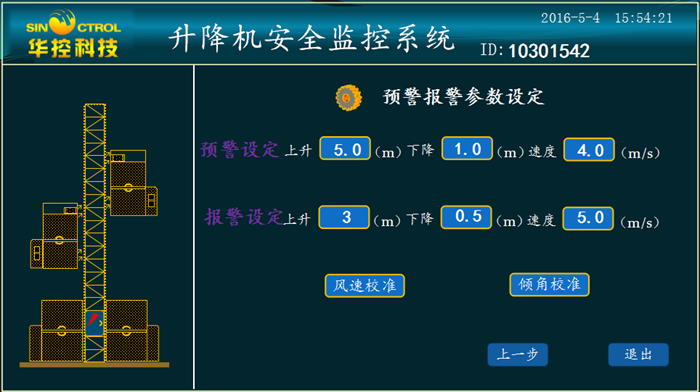

點擊【下一步】進入預警和報警參數設定界面，如圖4-4所示：出廠前已經設置，可以根據實際工況修改。

圖4-4預警報警參數設定界面

點擊【退出】，完成系統標定。

五．故障分析及使用注意事項

5.1常見故障

5.2使用注意事項

1、經常檢查部件固定是否牢固；

2、定期檢查線纜有無破損；

3、顯示器不得用化學溶劑清洗；

4、主機注意防水；

5、不得自行打開設備；

6、定期檢查所有傳感器線纜的布線情況，避免可能存在的局部擠壓、折彎及破損現象；

7、定期檢查載重傳感器的受力方向是否發生偏移。

六、技術支持及維修服務

6.1系統安裝調試注意事項

經過工廠技術人員培訓后，方可進行設備的安裝與調試。

系統現場安裝調試時應具備以下條件：

1、升降機能正常工作；

2、用戶應具備有標準砝碼或已知重量的標定物，標定重物接近最大額定起重量的80%為宜；

3、現場安裝、調試時應具備以下工種人員的配合：起重工、起重維修電工、起重機司機等。

6.2維修服務

1、產品終身保修。

2、產品自購買之日起，質保一年。

3、保修期內免費維修，以遠程視頻指導為主，提供維修用備件；保修期外，維修只收取成本費用。

4、有下列情況之一者，不屬于保修范圍：

* 碰撞、擠壓造成的損壞

* 野蠻拆卸造成的損壞

* 其他非正常情況造成的損壞

特別提示：

* 升降機工況發生變化后（如：升降機頂升等工況），必須修改相應的基本參數；

* 本系統不能完全代替升降機本身的安全裝置。
